리튬 이온 배터리기술은 휴대용 전자 장치, 전기 이동성, 산업 장비, 에너지 저장 장치, 로봇 공학 및 기타 다양한 전기 구동 시스템의 주요 플랫폼이 되었습니다. 이 제품의 매력은 비교적 높은 비에너지, 재충전 가능한 작동, 유연한 팩 아키텍처, 정교한 배터리 관리 시스템과의 호환성 등이 결합된 것에서 비롯됩니다. 그러나 적합한 배터리를 선택하는 것은 단순히 사용 가능한 최대 용량을 선택하는 문제가 아닙니다. 전체 설계에는 셀 화학, 공칭 전압, 용량, 방전 속도, 충전 조건, 열 동작, 셀 배열, 보호 아키텍처, 인클로저 크기, 통신 요구 사항, 커넥터 설계, 환경 노출 및 운송 고려 사항이 포함됩니다. 동일한 리튬 기반 제품군에 속하더라도 화학 성분에 따라 매우 다른 특성이 나타날 수 있습니다. 원통형 셀, 파우치 셀 및 기타 형식도 다양한 기계적 및 열적 설계 가능성을 창출합니다. 따라서 잘 설계된 배터리 팩은 장비 부하 및 작동 환경에서 시작하여 셀 선택, 전기 아키텍처, 보호, 열 관리, 테스트 및 최종 통합으로 진행됩니다.
목차
해당 섹션으로 바로 이동하려면 아무 주제나 클릭하세요.
충전식 리튬 기술이 널리 사용되는 이유는 무엇입니까?
충전식 리튬 기반 배터리는 반복적인 충전 및 방전 주기를 지원하면서 비교적 컴팩트한 패키지에 상당한 양의 전기 에너지를 저장할 수 있다는 점에서 매력적입니다. 또한 유연한 전기 아키텍처를 통해 제조업체는 매우 다양한 전압 및 용량 요구 사항에 맞는 팩을 제작할 수 있습니다.
이제 이 기술은 광범위한 장비에 사용됩니다. 휴대용 전자 장치에는 소형 전원이 필요합니다. 전기 모빌리티 플랫폼에는 제한된 물리적 공간 내에서 에너지와 전력을 모두 전달할 수 있는 배터리가 필요합니다. 산업용 장비는 확장된 작동 기간 동안 예측 가능한 방전 동작을 요구할 수 있습니다. 에너지 저장 시스템은 사이클 수명, 열 안정성, 모니터링 및 충전 제어에 우선순위를 둘 수 있습니다.
이러한 애플리케이션은 공통 원칙을 공유합니다. 즉, 배터리는 장비의 전기적, 기계적 요구 사항과 일치해야 합니다.
간단해 보이지만 실제 장비는 단일 일정한 부하에서 작동하는 경우가 거의 없습니다. 모터는 시동 중에 높은 전류를 소비하고 작동 속도에 도달하면 훨씬 낮은 전류를 소비할 수 있습니다. 휴대용 장치는 절전 모드, 대기 모드, 통신 모드, 최고 성능 모드를 번갈아 가며 사용할 수 있습니다. 모바일 로봇은 동일한 듀티 사이클 동안 보조 모터를 가속, 정지, 상승 및 작동할 수 있습니다.
따라서 배터리는 설계된 전기적 및 열적 한계 내에서 유지하면서 변화하는 전류 수요에 대응해야 합니다.
잘 설계된 리튬 셀은 질량과 부피에 비해 상당한 에너지를 제공할 수 있어 소형 장비 아키텍처를 지원할 수 있습니다.
셀을 직렬 및 병렬 조합으로 배열하여 다양한 전압 및 용량 플랫폼을 만들 수 있습니다.
적절한 재충전 가능한 화학 물질은 제어된 작동 조건에서 반복적인 충전 및 방전 주기를 지원할 수 있습니다.
배터리 관리 시스템은 전기 및 열 상태를 모니터링하고 여러 계층의 보호 기능을 제공할 수 있습니다.
셀 선택만큼 팩 디자인이 중요한 이유
셀은 기본 구성 요소일 뿐입니다. 여러 셀이 결합되면 시스템에 추가적인 엔지니어링 요구 사항이 발생합니다. 세포는 균형을 유지해야 합니다. 전류 경로는 올바르게 설계되어야 합니다. 전기 연결에는 적절한 절연과 기계적 지원이 필요합니다. 인클로저는 팩에서 열이 빠져나가는 것을 방지하지 않고 셀을 보호해야 합니다.
많은 산업용 애플리케이션의 경우 배터리 팩에는 외부 커넥터, 충전 인터페이스, 퓨즈, 통신 인터페이스, 장착 구조 또는 서비스 분리도 필요합니다. 이러한 요소는 팩의 최종 크기와 성능에 영향을 미칠 수 있습니다.
지원 요건이 우선인 이유
선호하는 셀 모델에서 배터리 선택을 시작하는 것이 일반적입니다. 보다 안정적인 프로세스는 장비에서 시작됩니다.
엔지니어는 먼저 작동 전압, 평균 부하, 최대 부하, 작동 기간, 충전 조건, 주변 온도, 물리적 공간, 진동 및 필요한 통신 또는 보호 기능을 식별해야 합니다. 그런 다음에만 셀 화학 및 팩 구조를 선택해야 합니다.
충전식 리튬 전지는 어떻게 에너지를 저장하고 방출합니까?
재충전 가능한 리튬 전지는 가역적인 전기화학 반응을 통해 에너지를 저장합니다. 충전하는 동안 전기 에너지는 한 전극 구조에서 다른 전극 구조로 리튬 이온을 이동시킵니다. 방전 중에 이온은 전해질을 통해 다시 이동하고 전자는 외부 회로를 통해 이동하여 연결된 장비에 전원을 공급합니다.
기본 셀에는 양극, 음극, 분리막, 전해질, 집전체 및 보호 포장을 비롯한 여러 가지 중요한 요소가 포함되어 있습니다.
양극
양극 재료는 전지의 작동 전압, 에너지 특성, 열적 거동 및 기타 성능 특성에 큰 영향을 미칩니다. 따라서 서로 다른 음극 화학은 매우 다른 전지 동작을 생성할 수 있습니다.
음극
음극은 일반적으로 많은 재충전 가능한 리튬 시스템에서 탄소 기반 재료를 사용합니다. 이는 충전 및 방전 중에 리튬 이온에 대한 호스트 구조를 제공합니다.
분리 기호
분리기는 전해질을 통한 이온 전달을 허용하면서 양극과 음극을 전기적으로 분리합니다. 전극 사이의 직접적인 전기 접촉으로 인해 심각한 내부 결함이 발생할 수 있으므로 무결성이 매우 중요합니다.
전해질
전해질은 전극 사이에 이온 전달 경로를 제공합니다. 그 구성과 안정성은 전지의 전기적, 열적 거동에 영향을 미칩니다.
현재 수집가
집전체는 활성 전극 물질과 외부 전기 단자 사이에서 전자를 전달합니다. 그 구조는 저항과 열 성능에 영향을 미칩니다.
셀 하우징
인클로저는 기계적 보호 기능을 제공하고 내부 재료가 외부 환경과 상호 작용하는 방식을 제어합니다. 원통형, 각형 및 파우치 셀은 다양한 하우징 접근 방식을 사용합니다.
| 셀 요소 | 주요 기능 | 디자인의 중요성 |
|---|---|---|
| 양극 | 리튬이온 저장 및 방출 참여 | 전압, 에너지, 안정성에 큰 영향을 미침 |
| 음극 | 사이클링 중에 리튬을 호스팅합니다. | 용량, 속도 성능 및 주기 동작에 영향을 미칩니다. |
| 분리 기호 | 전기적 분리 제공 | 내부 안전에 중요 |
| 전해질 | 이온 전달 가능 | 전도도 및 전기화학적 안정성에 영향을 미칩니다. |
| 현재 수집가 | 전자 전류를 운반 | 영향 저항 및 발열 |
| 주택 | 물리적 격리 제공 | 기계적 보호 및 열 관리에 영향을 미칩니다. |
충전과 방전은 가역적 과정이지 동일한 거울상이 아닙니다.
충전과 방전에는 서로 다른 전기적 조건이 필요합니다. 충전은 충전기와 배터리 관리 시스템에 의해 제어되는 반면, 방전은 연결된 장비에 의해 구동됩니다.
배터리는 동일한 전류로 충전하는 데 꼭 적합하지 않아도 특정 전류를 전달할 수 있기 때문에 이러한 구별이 중요합니다.
작동 중 셀 온도가 변하는 이유
세포에는 내부 저항이 있습니다. 전류가 흐를 때마다 일부 에너지가 열로 변환됩니다. 열량은 전류, 저항, 작동 온도, 셀 상태 및 기타 전기화학적 요인에 따라 달라집니다.
전류가 증가하면 열 발생도 급격히 증가할 수 있습니다. 이것이 고속 배터리 애플리케이션에 세심한 열 설계가 필요한 이유 중 하나입니다.
따라서 전기화학 전지는 시작에 불과합니다. 최종 팩은 셀이 지정된 작동 범위 내에 유지되도록 전압, 전류, 온도, 기계적 스트레스 및 충전 조건을 제어해야 합니다.
엔지니어는 어떤 전지 화학을 비교해야 합니까?
"리튬 배터리"는 단일 화학 물질이 아닙니다. 여러 가지 음극 시스템이 존재하며 에너지 밀도, 열 안정성, 전압 특성, 전력 용량, 사이클 동작 및 권장 응용 분야가 크게 다를 수 있습니다.
인산철리튬
일반적으로 LFP로 약칭되는 인산철리튬은 적절한 작동 조건에서 강력한 열 안정성과 긴 사이클 성능으로 알려져 있습니다. 공칭 셀 전압은 니켈이 풍부한 일부 리튬 화학 물질보다 낮으므로 팩은 동일한 시스템 전압에 도달하기 위해 다른 직렬 구성이 필요합니다.
LFP는 고정식 저장 장치, 백업 시스템, 태양 에너지 시스템 및 사이클 수명과 열 특성이 특히 중요한 응용 분야에 종종 고려됩니다.
NMC화학
니켈 망간 코발트 산화물 시스템은 일반적으로 NMC로 설명됩니다. 이러한 셀은 많은 LFP 설계보다 더 높은 에너지 밀도를 제공할 수 있으므로 무게에 민감한 응용 분야에 적합합니다.
단점은 시스템에 세심한 열 및 충전 관리가 필요하며 정확한 특성은 셀 구성에 따라 달라진다는 것입니다.
LCO 화학
리튬 코발트 산화물은 가전제품에 광범위하게 사용되어 왔습니다. 높은 에너지 밀도를 제공할 수 있지만 열 및 주기 특성으로 인해 신중한 배터리 관리 및 애플리케이션 제어가 중요합니다.
NCA 화학
니켈 코발트 알루미늄 시스템은 또 다른 고에너지 리튬 화학입니다. 높은 에너지 밀도가 필요한 응용 분야에 사용되었지만 팩 수준의 열 및 안전 설계는 여전히 필수적입니다.
지원서에서 화학을 선택해야 하는 이유
올바른 화학은 보편적인 순위보다는 장비의 의무에 따라 달라집니다.
열 안정성, 사이클 수명 및 장기간 작동이 중요한 경우에 종종 선택됩니다.
에너지 밀도와 균형 잡힌 전력 성능이 중요한 곳에서 주로 선택됩니다.
일반적으로 높은 에너지 밀도를 요구하는 소형 소비자 전자 제품과 관련됩니다.
주의 깊은 전기 및 열 제어가 필요한 일부 고에너지 응용 분야에 사용됩니다.
| 화학 | 일반적인 강도 | 전형적인 디자인 초점 |
|---|---|---|
| LFP | 열 안정성 및 사이클 성능 | 팩 무게, 전압 플랫폼, 장시간 작동 |
| NMC | 에너지 밀도와 균형 잡힌 성능 | 열 관리 및 보호 |
| LCO | 높은 에너지 밀도 | 열 관리 및 충전 제어 |
| NCA | 높은 에너지 성능 | 열 제어, 보호 및 작동 한계 |
마케팅 라벨에서 화학을 선택하면 안되는 이유
동일한 화학 물질로 설명된 두 셀은 전극 공식, 제조 공정, 입자 구조, 전해질 시스템, 분리막 설계, 셀 크기 및 품질 관리로 인해 여전히 다르게 동작할 수 있습니다.
따라서 전문가 선택에서는 화학 라벨에만 의존하기보다는 실제 기술 데이터를 조사해야 합니다.
셀 매칭도 똑같이 중요합니다
동일한 팩에 연결된 셀은 특성이 밀접하게 일치해야 합니다. 용량, 내부 저항 또는 충전 상태의 큰 차이로 인해 작동 중 불균형이 발생할 수 있습니다.
이는 스트링의 모든 셀에 동일한 전류가 흐르는 직렬 연결 팩에서 특히 중요합니다.
전압, 용량 및 에너지는 서로 어떻게 관련되어 있습니까?
배터리 사양에는 혼동하기 쉬운 여러 숫자가 포함되어 있는 경우가 많습니다. 전압, 용량, 전력 및 에너지는 다양한 특성을 나타냅니다.
전압
전압은 배터리의 전위를 나타냅니다. 배터리 팩에서는 직렬로 연결된 셀이 전압을 추가합니다.
예를 들어, 공칭 셀 전압이 약 3.6V인 10개의 셀로 구성된 직렬 스트링의 공칭 팩 전압은 약 36V입니다.
용량
용량은 일반적으로 암페어시(Ah)로 표시됩니다. 이는 지정된 테스트 조건에서 배터리가 얼마나 많은 충전을 제공할 수 있는지를 나타냅니다.
용량은 전류, 온도, 방전 차단 및 테스트 방법과 관계없이 고정된 양으로 해석되어서는 안 됩니다.
에너지
저장된 전기 에너지는 일반적으로 와트시로 표시됩니다. 단순화된 관계는 다음과 같습니다.
에너지(Wh) ≒ 전압(V) × 용량(Ah)
이 관계는 초기 단계 시스템 추정에 유용합니다. 실제 사용 가능한 에너지는 방전 조건, 변환 손실, 작동 한계, 온도 및 제어 전략에 따라 달라집니다.
힘
전력은 에너지가 전달되는 속도입니다. 배터리는 상당한 양의 에너지를 저장하면서도 매우 높은 순간 전류가 필요한 애플리케이션에는 부적합할 수 있습니다.
이것이 바로 용량과 전력 성능을 항상 별도로 평가해야 하는 이유입니다.
| 매개변수 | 단위 | 엔지니어에게 알려주는 내용 |
|---|---|---|
| 공칭 전압 | V | 전기 전압 플랫폼 |
| 용량 | 아 | 정의된 조건에서의 전하 저장 기능 |
| 에너지 | 와트시 | 대략적인 저장된 전기 에너지 |
| 힘 | W 또는 kW | 전기에너지 전달률 |
| 현재의 | A | 전기 부하 또는 충전 흐름 |
직렬 연결과 병렬 연결
직렬 연결은 주로 전압을 증가시킵니다. 병렬 연결은 주로 용량과 전류 성능을 증가시킵니다.
예를 들어 10S3P 팩에는 직렬로 연결된 10개의 셀 또는 셀 그룹과 3개의 병렬 경로가 포함되어 있습니다. 정확한 전압과 용량은 개별 셀 등급에 따라 다릅니다.
팩 계산에 영업 마진이 필요한 이유
공칭 전압과 공칭 용량에서 계산된 이론적 에너지를 장비에서 항상 사용할 수 있는 것은 아닙니다. 배터리 관리 제한으로 인해 셀을 보호하기 위해 완전 방전 또는 완전 충전이 방지될 수 있습니다.
온도는 또한 실제 용량과 전력 동작을 변화시킵니다. 추운 조건에서는 내부 저항이 증가하고 사용 가능한 전력이 줄어들 수 있는 반면, 높은 온도에서는 성능 저하가 가속화될 수 있습니다.
전압 플랫폼이 장비에 중요한 이유
모터, 인버터, 제어 보드, 충전기, 계전기 및 기타 구성 요소는 특정 전압 범위를 중심으로 설계되었습니다.
더 높은 용량의 배터리는 시스템 전압이 잘못된 경우 자동으로 호환되지 않습니다. 반대로, 올바른 전압을 가진 배터리는 전류 성능이 부적절할 경우 여전히 부적합할 수 있습니다.
방전율과 C-Rate가 중요한 이유는 무엇입니까?
배터리 용량은 얼마나 빨리 에너지를 방출할 수 있는지를 완전히 설명하지 못합니다. 방전율은 모터, 전동 공구, 드론, 로봇 공학, 견인 장비 및 상당한 피크 전류 수요가 있는 기타 시스템에 매우 중요합니다.
C-rate 이해
C-rate는 배터리 용량에 따른 전류를 나타냅니다. 1C 방전은 전류가 암페어시 단위의 정격 용량과 수치적으로 동일하다는 것을 의미합니다.
20Ah 배터리의 경우 1C 방전은 20A에 해당합니다. 2C 방전은 40A에 해당하며 배터리의 실제 사양에 따라 다릅니다.
연속 전류 대 피크 전류
일부 애플리케이션은 몇 초 또는 몇 분 동안만 높은 전류를 소비하는 반면, 다른 애플리케이션은 지속적으로 높은 전류를 요구합니다.
짧은 피크를 지원할 수 있는 배터리는 지속적인 고속 작동에 적합하지 않을 수 있습니다. 왜냐하면 지속적인 전류는 더 많은 열을 발생시키고 셀에 더 큰 전기화학적 스트레스를 가하기 때문입니다.
내부저항
내부 저항은 전류가 흐를 때 전압 강하 및 발열을 일으킵니다. 전류가 높을수록 효과가 확대됩니다.
따라서 배터리는 공칭 전압이 변하지 않더라도 경부하보다 고부하에서 더 낮은 단자 전압을 나타낼 수 있습니다.
전동 공구 및 모바일 장비
전동 공구, 스쿠터, 로봇, 드론과 같은 애플리케이션에는 짧은 고전류 버스트가 필요할 수 있습니다. 이러한 경우에는 고속 셀, 저저항 연결, 적절한 열 경로 및 적절한 등급의 BMS가 중요합니다.
| 프로필 로드 | 일반적인 요구 사항 | 중요한 배터리 특성 |
|---|---|---|
| 저전력 연속 | 장기간에 걸쳐 안정적인 전류 | 용량 및 낮은 자체 방전 |
| 중간 정도의 가변 부하 | 현재 수요 변화 | 균형 잡힌 에너지 및 전력 성능 |
| 고전력 간헐적 | 고전류의 짧은 버스트 | 고속 셀 및 열 반응 |
| 고출력 연속 | 지속적인 상승 전류 | 연속 방전 정격 및 강력한 열 관리 |
커넥터와 배선 설계도 중요한 이유
고전류 배터리 팩에는 고속 셀 이상의 것이 필요합니다. 커넥터, 니켈 스트립, 부스바, 전선, 퓨즈, 계전기 및 스위치에는 모두 저항이 있습니다.
작은 부품으로 인해 병목 현상이 발생하면 셀 자체가 예상 전력을 제공할 수 있더라도 배터리가 예상 전력을 공급하지 못할 수 있습니다.
방전 컷오프
배터리 관리 전자 장치는 팩 전압이 지정된 한도 아래로 떨어지는 것을 방지할 수 있습니다. 이는 과도한 방전으로부터 셀을 보호합니다.
컷오프 지점은 보편적인 것으로 가정하기보다는 화학 및 셀 제조업체의 요구 사항에 따라 정의되어야 합니다.
배터리 관리 시스템은 어떻게 팩을 보호합니까?
일반적으로 BMS라고 하는 배터리 관리 시스템은 배터리 팩 내의 중요한 전기 및 열 상태를 모니터링하고 제어합니다.
개별 셀이 항상 동일하게 작동하는 것은 아니기 때문에 BMS는 다중 셀 팩에서 특히 중요합니다. 작은 차이라도 충전과 방전을 반복하면 더 커질 수 있습니다.
과충전 보호
BMS는 셀 또는 팩 전압을 모니터링하고 정의된 상한에 도달하면 충전을 중지하거나 줄일 수 있습니다.
과방 전 보호
BMS는 배터리가 정의된 저전압 임계값에 도달하면 부하를 분리할 수 있습니다.
과전류 보호
전류가 정의된 안전 작동 범위를 초과하는 경우 BMS는 보호 응답을 트리거할 수 있습니다. 이는 셀, 배선, 커넥터 및 스위칭 구성 요소를 보호하는 데 도움이 될 수 있습니다.
단락 보호
단락은 낮은 임피던스 경로에서 매우 큰 전류를 생성할 수 있습니다. 따라서 보호 회로와 적절한 퓨즈는 팩 아키텍처의 중요한 부분입니다.
온도 모니터링
온도 센서는 팩 내 특정 지점에 배치할 수 있습니다. BMS는 온도 정보를 사용하여 온도가 허용 범위를 벗어나는 경우 충전, 방전 또는 둘 다를 제한할 수 있습니다.
셀 밸런싱
직렬로 연결된 셀은 충전 상태에 점차 차이가 생길 수 있습니다. 균형을 맞추면 이러한 차이를 줄여 시리즈 스트링이 더욱 균일하게 작동할 수 있습니다.
개별 셀 또는 그룹을 추적하고 정의된 작동 한계에 접근하는 조건을 감지합니다.
충전 및 방전 전류를 측정하고 과전류 보호를 지원합니다.
셀 또는 팩 온도가 허용 범위를 벗어날 때 제어 작동을 돕습니다.
직렬 연결된 셀 간에 보다 일관된 충전 상태를 유지하는 데 도움이 됩니다.
| BMS 기능 | 목적 | 일반적인 보호 조치 |
|---|---|---|
| 과충전 보호 | 과도한 셀 전압 방지 | 충전 중지 또는 제한 |
| 과방 전 보호 | 과도한 세포 고갈 방지 | 부하 분리 |
| 과전류 보호 | 과도한 전류 방지 | 전류 분리 또는 제한 |
| 단락 보호 | 비정상적인 전류 경로에 대응 | 신속한 전기 절연 |
| 온도 보호 | 열 한계를 벗어나는 작동 방지 | 충전 또는 방전 제한 |
| 밸런싱 | 직렬 셀 간의 전압 차이 감소 | 제어된 밸런싱 전류 |
스마트 BMS 기능
고급 BMS 플랫폼은 설계에 따라 CAN, RS485, UART, Bluetooth 또는 기타 프로토콜과 같은 인터페이스를 통해 통신을 제공할 수 있습니다.
통신을 통해 충전 상태, 배터리 전압, 전류, 온도, 경보, 작동 상태 및 진단 데이터에 대한 정보를 제공할 수 있습니다.
BMS 선택이 팩과 일치해야 하는 이유
BMS는 직렬 셀 수, 셀 화학, 충전 전압, 방전 전류, 온도 센서 및 커넥터 아키텍처와 호환되어야 합니다.
하나의 전압 플랫폼이나 화학물질용으로 설계된 BMS를 다른 팩에 자동으로 재사용해서는 안 됩니다.
셀 형식이 팩 디자인에 어떤 영향을 미칩니까?
셀 형식은 물리적인 모양보다 훨씬 더 많은 것을 결정합니다. 이는 셀의 배열, 냉각, 연결, 밀폐, 서비스 및 보호 방법에 영향을 미칩니다.
원통형 셀

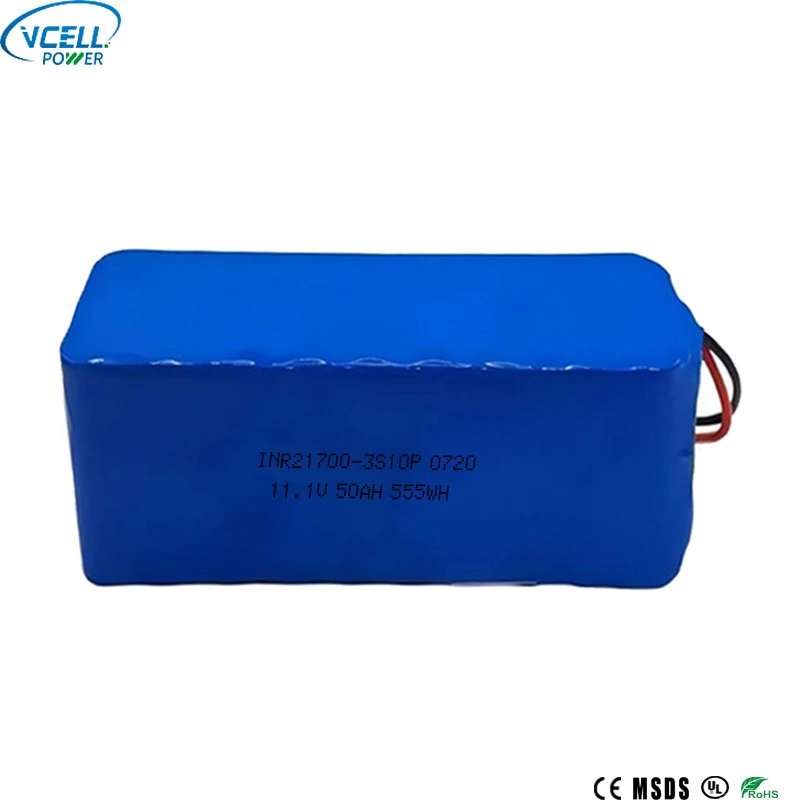

18650, 21700, 26650 형식과 같은 원통형 셀은 충전식 배터리 팩에 널리 사용됩니다. 표준화된 원통형 치수는 자동화된 조립을 단순화하고 모듈식 팩 구조를 더 쉽게 만들 수 있습니다.
그러나 원통형 셀은 인접한 셀 사이에 공간을 만듭니다. 따라서 열 경로와 기계적 고정을 신중하게 설계해야 합니다.
파우치 셀
파우치 셀은 견고한 원통형 또는 금속 캔 대신 유연한 적층 포장을 사용합니다. 그 모양은 강력한 패키징 유연성을 제공할 수 있으며 이는 특이한 내부 구조를 가진 장비에 유용합니다.
포장 디자인에서는 기계적 압축과 팽창이나 구멍 방지를 고려해야 합니다.
프리즘 셀
각형 셀은 견고한 직사각형 인클로저를 사용합니다. 이러한 기하학적 구조는 직사각형 공간을 더 잘 활용할 수 있어 특정 대형 팩 레이아웃을 단순화할 수 있습니다.
셀 형식이 냉각에 영향을 미치는 이유
열은 전기화학 반응 구역에서 주변 환경으로 이동해야 합니다. 셀의 기하학적 구조는 열이 빠져나갈 수 있는 경로를 결정합니다.
촘촘하게 포장된 원통형 배열은 평평한 파우치 구성과 열적 거동이 매우 다를 수 있습니다.
| 셀 형식 | 주요 구조적 특성 | 전형적인 디자인 초점 |
|---|---|---|
| 원통형 | 견고한 원형 하우징 | 셀 간격, 상호 연결, 자동화 조립, 냉각 |
| 작은 주머니 | 유연한 적층 인클로저 | 기계적 지지, 압박, 붓기 관리 |
| 프리즘 | 견고한 직사각형 하우징 | 팩 밀도, 열 경로, 구조적 통합 |
셀 배열
직렬 병렬 구성은 최종 배터리 플랫폼을 정의합니다. 예를 들어 13S7P 구성은 13개의 직렬 그룹과 각 그룹 내 7개의 병렬 셀을 나타냅니다.
이러한 아키텍처는 각 개별 셀의 전류 용량 내에서 유지하면서 목표 전압 및 용량에 도달하도록 선택할 수 있습니다.
용접 대 기계적 연결
셀은 용접된 탭, 모선, 유연한 커넥터 또는 팩 설계에 따른 기타 방법을 통해 상호 연결될 수 있습니다.
연결 저항은 낮게 유지되고 기계적으로 안정적이어야 합니다. 연결 상태가 좋지 않으면 국지적인 발열과 전압 손실이 발생할 수 있습니다.
팩 인클로저
인클로저는 충분한 환기 또는 열 전달 기능을 제공하면서 충격, 습기, 먼지, 진동 및 우발적 접촉으로부터 셀을 보호해야 합니다.
또한 인클로저는 커넥터, 서비스 구성 요소 및 통신 인터페이스에 대한 적절한 액세스를 허용해야 합니다.
따라서 셀 형식은 시스템 수준의 설계 결정입니다. 열적, 기계적, 조립 또는 서비스 문제가 발생할 경우 가장 작은 물리적 배열이 항상 최선의 배열은 아닙니다.
열 관리는 어떻게 설계되어야 합니까?
온도는 리튬 배터리 성능, 안전성, 충전 동작 및 장기 셀 상태에 큰 영향을 미칩니다. 따라서 열 관리는 전기 아키텍처가 완료된 후에 추가하기보다는 팩 설계 중에 고려해야 합니다.
발열
내부 저항을 통해 흐르는 전류는 열을 발생시킵니다. MOSFET, 접촉기, 저항기, DC-DC 변환기 등의 전자 부품에서도 열이 발생할 수 있습니다.
여러 구성 요소가 작은 인클로저 내부에서 작동하는 경우 결합된 열 출력으로 인해 내부 팩 온도가 크게 높아질 수 있습니다.
온도 구배
팩의 모든 셀이 동일한 열 환경을 경험하는 것은 아닙니다. 밀도가 높은 팩의 중앙 근처에 있는 셀은 외벽 근처에 있는 셀보다 더 많은 열을 보유할 수 있습니다.
온도가 고르지 않으면 세포 간의 전기적 동작이 달라지며 시간이 지남에 따라 불균형이 증가할 수 있습니다.
수동적 열 관리
패시브 전략에는 열 패드, 전도성 플레이트, 열 분산기, 제어된 셀 간격 및 열 전도성 인클로저가 포함될 수 있습니다.
이러한 솔루션은 열 발생이 적당하고 주변 환경이 충분한 열 차단을 제공할 때 효과적으로 작동할 수 있습니다.
적극적인 열 관리
고전력 시스템에는 강제 공기, 액체 냉각 또는 기타 활성 열 관리 전략이 필요할 수 있습니다.
적절한 방법은 열 발생, 사용 가능한 공간, 환경 조건, 유지 관리 요구 사항 및 시스템 복잡성에 따라 달라집니다.
| 열 전략 | 일반적인 사용 | 주요 고려사항 |
|---|---|---|
| 셀 간격 | 중간 전력 팩 | 팩 크기에 따른 공기 흐름 균형 |
| 열 패드 | 팩-하우징 열전달 | 재료 전도성 및 압축 |
| 히트 스프레더 | 국부적인 열을 분산시키다 | 접촉면적 및 열저항 |
| 강제 공기 | 고전력 시스템 | 통풍로, 먼지, 소음, 유지보수 |
| 액체 냉각 | 고전력 애플리케이션 | 복잡성, 밀봉, 펌프, 서비스, 누출 제어 |
고온 작동
온도가 상승하면 리튬 전지 내 노화 과정이 가속화될 수 있습니다. 고온에서 반복적으로 작동하는 팩은 더 빠른 용량 손실이나 내부 저항 변화를 경험할 수 있습니다.
저온 작동
낮은 온도는 내부 저항을 증가시키고 사용 가능한 전력을 감소시킬 수 있습니다. 매우 낮은 온도에서 충전하는 것은 특정 화학 물질 및 조건에서 문제가 될 수도 있습니다.
따라서 배터리 관리 로직은 온도가 허용 가능한 범위를 벗어나면 충전을 제한할 수 있습니다.
열 센서 배치
온도 센서는 팩에 대한 의미 있는 정보를 제공하는 위치에 배치되어야 합니다. 인클로저 벽만 측정하면 가장 뜨거운 셀 그룹을 정확하게 나타내지 못할 수도 있습니다.
고전류 상호 연결 및 전력 전자 장치에도 별도의 온도 모니터링이 필요할 수 있습니다.
리튬 배터리 팩을 충전할 때 무엇을 고려해야 합니까?
충전은 제어된 전기화학적 프로세스이며 항상 셀 화학, 팩 전압, BMS 아키텍처 및 충전기 사양과 일치해야 합니다.
CC/CV 충전
많은 충전식 리튬 시스템은 정전류 및 정전압 충전 방식을 사용합니다. 충전기는 처음에 제어된 전류를 공급합니다. 목표 전압에 도달하면 충전기는 전류를 점진적으로 감소시키는 동안 전압을 유지합니다.
정확한 충전 전압과 전류는 셀 화학 및 팩 설계에 따라 다릅니다.
충전 전압
최대 충전 전압은 화학 물질에 따라 다릅니다. 잘못된 전압을 적용하면 셀이 손상되거나 위험한 작동 조건이 발생할 수 있습니다.
충전 전류
충전 전류는 셀이나 팩의 지정된 충전 용량으로 제한되어야 합니다. 높은 충전 전류는 열 발생과 전기화학적 스트레스를 증가시킬 수 있습니다.
충전기 및 배터리 호환성
충전기는 배터리의 전압 플랫폼과 화학적 특성에 맞게 특별히 설계되어야 합니다. 커넥터가 물리적으로 유사하다는 이유만으로 한 배터리 유형용 충전기가 다른 유형의 배터리에 적합하다고 가정해서는 안 됩니다.
| 충전 인자 | 중요한 이유 | 무엇을 일치시켜야 하는가 |
|---|---|---|
| 배터리 화학 | 충전 한도 결정 | 충전기 충전 프로필 |
| 팩 전압 | 목표 충전 전압을 정의합니다. | 충전기 출력 전압 |
| 충전 전류 | 열과 세포 스트레스에 영향을 미칩니다 | 배터리 충전 전류 제한 |
| BMS | 모니터링 및 보호 제공 | BMS 전압, 전류 및 온도 제한 |
| 온도 | 충전 안전에 영향을 미칩니다 | 허용되는 충전 온도 범위 |
저온에서 충전하기
일부 리튬 화학 물질은 정의된 온도 임계값 이하로 충전하면 안 됩니다. 따라서 BMS는 셀이 허용 가능한 온도로 돌아올 때까지 충전을 방지할 수 있습니다.
충전 인클로저 디자인
배터리는 특히 높은 전류에서 충전하는 동안 열을 발생시킬 수 있습니다. 충전기, 팩, 케이블, 커넥터는 불필요하게 열이 축적되지 않도록 배열되어야 합니다.
충전기 교체가 중요한 이유
다른 배터리 화학 물질을 리튬 팩으로 교체하는 경우 원래 충전기가 호환되지 않을 수 있습니다. 화학 물질에 따라 충전 곡선과 전압 요구 사항이 다릅니다.
따라서 충전기는 관련 없는 액세서리가 아닌 배터리 시스템의 일부로 취급되어야 합니다.
배터리 팩은 어떻게 다양한 애플리케이션을 지원합니까?
장비마다 요구되는 배터리 특성이 다릅니다. 셀과 팩은 서로 다른 전압, 용량, 전력 및 기계적 요구 사항에 맞게 구성될 수 있으므로 동일한 기본 리튬 기술이 매우 다양한 제품을 지원할 수 있습니다.
소형 장치는 종종 에너지 밀도, 낮은 패키지 부피, 안정적인 출력 및 정교한 전력 관리 전자 장치와의 통합을 우선시합니다.
휴대용 도구에는 짧은 고전류 버스트가 필요할 수 있으므로 전력 용량, 낮은 저항, 열 제어 및 내구성 있는 커넥터가 중요합니다.
스쿠터, 전기 자전거, 골프 카트 및 소형 차량에는 전압, 용량, 전류 성능, 무게 및 진동 저항 간의 균형이 필요합니다.
로봇, AGV, 바닥 관리 기계, 백업 시스템 및 휴대용 장비는 반복되는 듀티 사이클 전반에 걸쳐 안정적인 작동이 필요할 수 있습니다.
고정식 저장 시스템은 종종 사이클 성능, 열 안정성, 모니터링, 인클로저 설계 및 충전 제어에 더 중점을 둡니다.
모니터링 장비, 휴대용 시스템 및 자율 장치에는 맞춤형 인클로저, 커넥터, 보호 및 온도 관리가 필요할 수 있습니다.
휴대용 전자제품
소형 전자제품은 일반적으로 패키지 크기와 에너지 밀도를 크게 강조합니다. 팩은 제품 인클로저에 맞게 얇거나 곡선형이거나 고도로 맞춤화될 수 있습니다.
장치가 대기 상태로 오랜 시간을 보낸 후 갑자기 최고 처리 능력이 필요할 수 있으므로 낮은 자체 방전 및 안정적인 전압 동작도 중요할 수 있습니다.
전기 스쿠터 및 경량 이동성
모빌리티 애플리케이션은 시스템 아키텍처에 따라 24V, 36V, 48V, 60V 또는 72V와 같은 전압 플랫폼을 사용하는 경우가 많습니다.
피크 모터 전류는 평균 전류보다 상당히 높을 수 있습니다. 따라서 팩은 과도한 전압 강하 없이 가속 및 언덕 오르기 요구 사항을 지원해야 합니다.
AGV 및 모바일 로봇
자동 가이드 차량과 서비스 로봇은 근무일 동안 반복적으로 작동할 수 있습니다. 배터리 사양은 이동 주기, 모터 부하, 충전 기회, 페이로드 및 환경 조건을 반영해야 합니다.
배터리와 로봇 컨트롤러 간의 통신은 충전 상태 보고 및 시스템 진단에도 유용할 수 있습니다.
의료 및 산업 장비
휴대용 의료 및 산업용 장치는 예측 가능한 전압 출력, 낮은 자체 방전, 신뢰성 및 인클로저 통합에 중점을 둘 수 있습니다.
또한 배터리는 장비의 충전 절차와 작동 환경을 고려하여 설계되어야 합니다.
에너지 저장 시스템
고정식 저장 애플리케이션은 최소 팩 무게보다 화학적 안정성, 주기 기능, 열 관리, 모니터링 및 결함 보호를 우선시할 수 있습니다.
LFP 화학은 그 특성이 장기 정지 작동과 잘 일치할 수 있기 때문에 이러한 응용 분야에 자주 고려됩니다.
맞춤형 배터리 프로젝트
맞춤형 프로젝트에는 특이한 전압 플랫폼, 커넥터 위치, 통신 프로토콜, 소형 인클로저 또는 특수 장착 배열이 필요할 수 있습니다.
엔지니어링 프로세스는 장비 도면 및 전기 부하 프로필부터 시작해야 합니다. 이렇게 하면 최종 인클로저에 맞지 않거나 전력 요구 사항을 충족할 수 없는 셀 구성을 선택하는 것을 방지할 수 있습니다.
| 애플리케이션 | 기본 요구 사항 | 일반적인 엔지니어링 초점 |
|---|---|---|
| 가전제품 | 컴팩트한 에너지 저장 장치 | 패키지 크기, 에너지 밀도, 보호 |
| 전동 공구 | 높은 단기 전력 | 고속 셀, BMS, 열 응답 |
| 가벼운 전기 이동성 | 에너지 + 피크 모터 출력 | 전압 플랫폼, 용량, 전류, 진동 |
| AGV 또는 로봇 | 반복적인 듀티 사이클 | 사이클 수명, BMS 통신, 열 관리 |
| 에너지 저장 | 장기간 사이클링 | 열 안정성, 사이클 성능, 모니터링 |
| 맞춤형 장비 | 애플리케이션별 통합 | 치수, 커넥터, 제어, 인클로저 |
어떤 안전 및 운송 요소가 중요합니까?
배터리 안전성은 셀 화학, 제조 품질, 기계 설계, 전기 보호, 충전 제어, 열 관리 및 작동 조건 간의 상호 작용에 의해 결정됩니다.
물리적 보호
셀은 찌그러짐, 구멍, 과도한 진동 및 전도성 물체와의 우발적인 접촉으로부터 보호되어야 합니다.
인클로저와 내부 지지대는 불필요한 기계적 응력을 피하면서 셀을 안전하게 고정해야 합니다.
전기적 보호
퓨즈, 회로 차단기, MOSFET 보호 단계, 접촉기 및 BMS 로직은 모두 비정상적인 전류 조건을 방지하거나 제한하는 역할을 할 수 있습니다.
보호 아키텍처는 팩의 최대 전류 및 오류 시나리오를 중심으로 설계되어야 합니다.
열 보호
온도 센서와 보호 논리는 허용 가능한 한도를 벗어나는 작동을 방지하는 데 도움이 됩니다. 열은 또한 팩 밖으로 예측 가능한 경로를 가져야 합니다.
격리
직렬로 연결된 배터리 팩은 상대적으로 높은 전압에 도달할 수 있습니다. 따라서 전도성 부품, 셀 그룹, 모선 및 인클로저 표면 사이의 전기 절연이 필수적입니다.
교통 고려 사항
리튬 셀과 배터리 팩은 저장된 전기화학 에너지와 특정 조건에서의 잠재적 위험으로 인해 운송이 규제됩니다.
국제 운송에는 UN38.3 테스트 문서, 안전 데이터 정보, 운송 평가, 적절한 포장, 라벨링 및 모드별 운송 절차와 같은 문서가 필요할 수 있습니다.
요구 사항은 배터리 유형, 와트시 정격, 충전 상태, 포장 배열 및 운송 모드에 따라 다를 수 있습니다.
| 안전지역 | 주요 관심사 | 설계 접근 방식 |
|---|---|---|
| 기계 | 분쇄, 충격, 진동 | 안전한 하우징 및 셀 지지대 |
| 전기 같은 | 단락 및 과전류 | 퓨즈, BMS, 스위칭, 절연 |
| 열의 | 과도한 온도 | 센서 모니터링 및 열 방출 |
| 충전 중 | 잘못된 전압 또는 온도 | 호환되는 충전기 및 충전 제어 장치 |
| 수송 | 취급 및 규정 준수 | 테스트, 포장, 라벨링, 문서화 |
인증이 실제 제품과 연계되어야 하는 이유
인증 및 운송 문서는 공급되는 실제 셀 또는 팩 구성과 일치하는 경우에만 유용합니다.
하나의 배터리 모델에 대해 발행된 문서가 실질적으로 다른 구성을 다루는 것으로 자동으로 가정되어서는 안 됩니다.
조립 품질이 중요한 이유
배터리 안전성은 셀 화학적 성질에 의해서만 결정되지 않습니다. 용접 품질, 커넥터 라우팅, 절연재, BMS 조립, 온도 센서 배치, 퓨즈 설치 및 인클로저 구성 모두 완제품에 영향을 미칩니다.
피해야 할 일반적인 배터리 선택 실수는 무엇입니까?
가장 일반적인 배터리 문제가 반드시 결함이 있는 셀에서 발생하는 것은 아닙니다. 대부분은 불완전한 사양이나 일치하지 않는 구성 요소로 시작됩니다.
- 용량별로만 선택:Ah 등급이 높다고 해서 충분한 방전 용량이 보장되는 것은 아닙니다.
- 시스템 전압 무시:배터리 전압은 장비의 전기적 아키텍처와 일치해야 합니다.
- 피크 전류 무시:모터 시동 및 가속은 평균 작동보다 훨씬 더 많은 전류를 요구할 수 있습니다.
- 잘못된 화학물질 사용:화학 물질에 따라 전압, 열, 충전 및 사이클 특성이 다릅니다.
- 부적합한 충전기 사용:충전 프로필은 배터리 화학 및 팩 전압과 일치해야 합니다.
- 열 부하를 과소평가:고전류 팩에는 열 방출을 위한 명확한 경로가 필요합니다.
- BMS 무시:보호 한계는 정확한 직렬 병렬 셀 구성과 일치해야 합니다.
- 측정기준 무시:전기적 요구 사항을 충족하는 배터리는 여전히 설치가 불가능할 수 있습니다.
- 커넥터 무시:커넥터 전류 정격과 기계적 적합성은 전기 설계의 일부입니다.
- 작동 온도 무시:뜨겁거나 차가운 조건 모두 배터리 동작을 변경할 수 있습니다.
용량만의 문제
공칭 용량의 두 배인 배터리는 사용 가능한 시스템 성능의 두 배를 자동으로 제공하지 않습니다. 장비에 높은 피크 전류가 필요하고 선택한 셀이 저속 방전용으로 설계된 경우 부하 시 전압이 크게 저하될 수 있습니다.
전압만의 문제
공칭 전압을 일치시키는 것은 필요하지만 충분하지는 않습니다. 동일한 전압을 사용하는 두 팩은 용량, 연속 전류, 피크 전류, 화학, BMS 및 기계적 치수가 매우 다를 수 있습니다.
충전기 교체 문제
배터리 교체 중 흔히 저지르는 실수는 원래 충전기를 그대로 유지하는 것입니다. 납산, Ni-MH 및 리튬 배터리는 반드시 동일한 충전 방법을 사용하지 않습니다.
충전기는 교체 배터리의 전압 및 화학적 성질과 일치해야 합니다.
인클로저 문제
배터리 설계자는 때때로 셀 배열에 초점을 맞추고 나중에 인클로저를 고려합니다. 이로 인해 커넥터 액세스, 냉각, 서비스 용이성 및 기계적 보호와 관련하여 어려운 절충안이 발생할 수 있습니다.
열에 대한 사후 고려 문제
짧은 테스트 동안 잘 작동하는 팩은 연속 작동 중에 상당히 뜨거워질 수 있습니다. 따라서 열 동작은 실제 또는 대표적인 듀티 사이클에서 테스트되어야 합니다.
문서화 문제
배터리 시스템에는 명확한 기술 정보가 필요합니다. 배터리 모델, 셀 구성, 전압, 용량, BMS 제한, 커넥터 유형, 충전기 요구 사항, 크기 및 설치 방향을 일관되게 문서화해야 합니다.
전문가용 배터리 사양에는 무엇이 포함되어야 합니까?
전문 사양을 사용하면 엔지니어, 조달 팀, 제조업체 및 장비 통합업체가 동일한 기술 정보를 바탕으로 작업할 수 있습니다.
| 사양영역 | 정의할 정보 | 중요한 이유 |
|---|---|---|
| 화학 | LFP, NMC, LCO, NCA 또는 기타 정의된 화학 | 전압 및 작동 특성을 결정합니다. |
| 셀 형식 | 18650, 21700, 26650, 파우치, 프리즘 또는 기타 형식 | 기계 및 열 설계에 영향을 미칩니다. |
| 시리즈 구성 | 일련의 셀 또는 그룹 수 | 전압 플랫폼 정의 |
| 병렬 구성 | 병렬 셀 또는 그룹 수 | 용량 및 현재 성능을 정의합니다. |
| 공칭 전압 | 지정된 조건에서 팩 전압 | 장비 아키텍처와 일치해야 함 |
| 용량 | 공칭 Ah 등급 및 테스트 조건 | 전하 저장 기능을 정의합니다. |
| 방전 전류 | 연속 및 피크 전류 제한 | 실제 부하에 대한 적합성 보장 |
| 충전 전류 | 지정된 충전 전류 범위 | 올바른 충전 동작 지원 |
| BMS | 전압, 전류, 온도, 밸런싱, 통신 | 보호 및 시스템 인터페이스 정의 |
| 치수 | 길이, 너비, 높이 | 물리적 설치 호환성 확인 |
| 커넥터 | 전원 및 신호 커넥터 유형 | 전기적, 기계적 호환성 보장 |
| 환경 | 작동 및 충전 온도, 습도, 진동 | 팩을 용도에 맞게 일치시킵니다. |
| 수송 | 적용 가능한 테스트 및 배송 문서 | 규정을 준수하는 물류 지원 |
장비 로드 프로필로 시작
셀을 선택하기 전에 장비 전압, 평균 전류, 최대 전류, 작동 기간, 대기 기간 및 예상 듀티 사이클을 확인하십시오.
모터 구동 장비의 경우 모터의 평균 소비량을 기준으로 추정하기보다는 시동 전류를 측정하거나 계산해야 합니다.
전압 플랫폼 정의
장비 전자 장치, 모터 컨트롤러, 인버터 및 충전기와 일치하는 공칭 전압을 선택하십시오.
그런 다음 선택한 화학 물질과 필요한 전압 플랫폼을 사용하여 직렬 셀 수를 계산해야 합니다.
에너지 요구 사항 정의
실제 듀티 사이클을 사용하여 일일 또는 사이클당 에너지 소비량을 추정합니다. 그런 다음 변환 손실, 사용 가능한 방전 깊이, 온도 효과 및 기타 시스템 제한 사항을 고려하십시오.
전력 요구 사항 정의
예상되는 최고 전류와 지속 시간을 결정합니다. 이는 모터, 압축기, 펌프, 도구 및 이동식 기계에 특히 중요합니다.
물리적 제약 정의
사용 가능한 배터리실 치수와 장착 지점을 제공합니다. 사양에는 커넥터 위치, 케이블 출구 방향, 서비스 접근, 환기 공간 및 장착 방향도 명시되어야 합니다.
열 요구 사항 정의
예상되는 최고 주변 온도, 최저 예상 온도, 듀티 사이클, 사용 가능한 냉각 조건을 명시합니다.
BMS 아키텍처 정의
BMS는 직렬 셀 수, 전류 요구 사항, 충전 전압, 온도 센서, 밸런싱 방법 및 통신 인터페이스와 일치해야 합니다.
청구 요구 사항 정의
배터리 설계가 완료되기 전에 정확한 충전기 출력 전압, 전류, 커넥터 및 제어 방법이 정의되어야 합니다.
품질 및 테스트 정의
품질 절차에는 셀 스크리닝, 용량 테스트, 내부 저항 검사, 용접 검사, 절연 테스트, BMS 기능 테스트, 충방전 테스트, 치수 검사 및 최종 팩 검증이 포함될 수 있습니다.
- 장비를 정의합니다.전압, 평균 부하, 피크 부하, 듀티 사이클 및 작동 환경을 식별합니다.
- 화학 선택:에너지, 전력, 열 동작, 사이클 요구 사항 및 애플리케이션 적합성을 비교하십시오.
- 셀 배열을 계산합니다.전압 및 용량 요구 사항에 따라 직렬 및 병렬 구성을 설정합니다.
- 현재 기능을 지정합니다.연속 및 최대 방전 요구 사항과 허용 가능한 충전 전류를 정의합니다.
- BMS 설계:보호, 밸런싱, 감지 및 통신 기능을 팩에 맞추세요.
- 열 관리 설계:전지 및 전력 전자 장치를 위한 명확한 열 경로를 만듭니다.
- 인클로저를 설계합니다.치수, 장착, 환기, 보호 및 서비스 접근을 확인하십시오.
- 청구 정의:충전기 전압, 전류, 커넥터 및 제어 동작을 팩에 일치시키십시오.
- 안전성 확인:전기 절연, 단락 보호, 온도 보호 및 운송 요구 사항을 검토합니다.
- 완전한 검증:대표적인 전기, 열, 기계 및 환경 조건에서 완성된 팩을 테스트합니다.
맞춤형 구성을 요청하기 전에 구매자는 무엇을 제공해야 합니까?
- 장비 전압:공칭 및 허용 작동 전압을 제공합니다.
- 로드 정보:해당하는 경우 평균, 최대 및 시동 또는 과도 전류를 제공합니다.
- 운영 기간:주기당 예상 실행 시간과 사용 빈도를 정의합니다.
- 배터리함:길이, 너비, 높이, 장착 지점 및 사용 가능한 냉각 공간을 제공합니다.
- 커넥터 요구 사항:전원 커넥터 및 통신 인터페이스 요구 사항을 제공합니다.
- 충전 시스템:충전기 전압, 전류, 커넥터 및 충전 방법을 정의합니다.
- 환경:예상되는 온도, 습도, 진동, 먼지 및 실외 노출을 명시합니다.
- 제어 인터페이스:장비에 CAN, RS485, UART, Bluetooth 또는 기타 통신 인터페이스가 필요한지 정의합니다.
이러한 방식으로 구축된 사양은 제품 매칭을 위한 훨씬 더 강력한 기반을 제공합니다. 또한 제조가 이미 시작된 후에 전기적 또는 기계적 비호환성을 발견할 가능성도 줄어듭니다.
자주 묻는 질문
충전식 리튬 배터리의 가장 큰 장점은 무엇입니까?
충전식 리튬 배터리는 상대적으로 높은 비에너지와 유연한 전압 및 용량 구성을 결합할 수 있습니다. 이 제품은 다양한 휴대용, 산업용, 이동성 및 에너지 저장 응용 분야에 사용됩니다.
전압과 용량의 차이는 무엇입니까?
전압은 배터리의 전위를 나타내며, 용량은 지정된 조건에서 배터리가 전달할 수 있는 전하량을 나타냅니다. 전압은 볼트 단위로 측정되며 용량은 일반적으로 암페어시 단위로 측정됩니다.
배터리 에너지는 어떻게 추정되나요?
단순화된 추정치는 공칭 전압과 동일한 와트시(watt-hours) 단위의 에너지에 암페어시(ampere-hours) 용량을 곱한 값입니다. 실제 사용 가능한 에너지는 방전 조건, 온도, 배터리 관리 제한, 변환 손실 및 지정된 테스트 방법에 따라 달라집니다.
10S3P은 무슨 뜻인가요?
10S3P는 10개의 직렬 그룹과 3개의 병렬 셀 또는 각 직렬 위치의 그룹을 나타냅니다. 최종 전압과 용량은 개별 셀의 전압과 용량에 따라 달라집니다.
BMS가 필요한 이유는 무엇입니까?
BMS는 전압, 전류 및 온도를 모니터링하고 비정상적인 작동 조건으로부터 배터리를 보호하며 다중 셀 팩의 셀 밸런싱을 관리할 수 있습니다. 정확한 기능은 배터리 설계에 따라 다릅니다.
모든 리튬 화학 제품이 동일한 충전기를 사용할 수 있습니까?
아니요. 충전 전압과 충전 동작은 화학적 성질과 셀 구성에 따라 다릅니다. 충전기는 정확한 배터리 전압 플랫폼 및 화학적 성질과 일치해야 합니다.
C-rate란 무엇인가요?
C-rate는 배터리 용량에 따른 전류를 나타냅니다. 예를 들어, 20Ah 배터리의 1C 방전은 배터리의 지정된 작동 조건에 따라 20A에 해당합니다.
고용량 배터리가 여전히 전동 공구에 적합하지 않은 이유는 무엇입니까?
용량은 저장된 전하를 나타내지만 전동 공구에는 높은 순간 전류가 필요할 수 있습니다. 셀, 상호 연결, BMS, 배선 및 커넥터는 모두 필수 피크 및 연속 방전 수준을 지원해야 합니다.
LFP와 NMC 화학의 차이점은 무엇입니까?
LFP는 강력한 열 안정성과 긴 사이클 특성으로 잘 알려져 있는 반면, NMC는 더 높은 에너지 밀도와 균형 잡힌 전력 성능을 위해 일반적으로 선택됩니다. 올바른 선택은 장비 요구 사항 및 작동 환경에 따라 다릅니다.
일반적으로 사용되는 셀 형식은 무엇입니까?
일반적인 형식에는 원통형, 파우치 및 각형 셀이 포함됩니다. 원통형 형식에는 18650, 21700 및 26650과 같은 예가 포함됩니다. 형식은 기계 레이아웃, 열 관리, 조립 및 인클로저 설계에 영향을 미칩니다.
열 관리가 왜 중요한가요?
전류 흐름은 셀과 전기 부품 내부에 열을 생성합니다. 과도한 온도는 성능, 충전 동작, 노화 및 안전에 영향을 미칠 수 있으므로 고전력 배터리 팩에는 적절한 열 경로가 필요합니다.
추운 날씨에도 리튬 배터리가 작동할 수 있나요?
셀에 지정된 온도 범위 내에서 작동할 수 있지만 온도가 낮으면 사용 가능한 전력이 감소하고 내부 저항이 증가할 수 있습니다. 저온에서 충전하는 경우 화학적 특성 및 셀 설계에 따라 제한이 필요할 수도 있습니다.
오래된 납산 충전기를 리튬 배터리와 함께 사용할 수 있습니까?
자동으로 아닙니다. 납산 배터리와 리튬 배터리는 서로 다른 충전 동작과 전압 요구 사항을 사용합니다. 충전기는 사용하기 전에 교체 배터리 화학 및 팩 전압과 호환되는지 확인해야 합니다.
배터리 팩에는 어떤 안전 보호 장치가 있어야 합니까?
설계에 따라 보호에는 과충전, 과방전, 과전류, 단락, 과열, 셀 불균형 및 적절한 전기 절연이 포함될 수 있습니다. 퓨즈 및 기타 보호 구성 요소가 필요할 수도 있습니다.
국제 배터리 운송에는 어떤 서류가 필요할 수 있습니까?
배터리 유형, 운송 모드 및 관할권에 따라 문서에는 UN38.3 관련 테스트 정보, 안전 데이터 정보, 운송 평가, 포장 사양, 라벨 및 기타 필수 배송 문서가 포함될 수 있습니다.
리튬 배터리는 얼마나 오래 지속될 수 있나요?
서비스 수명은 화학적 성질, 방전 깊이, 충전 및 방전 속도, 온도, 보관 조건, 셀 품질 및 팩 관리 전략에 따라 다릅니다. 수명 수치는 항상 측정된 테스트 조건과 함께 해석되어야 합니다.
시간이 지남에 따라 배터리 용량이 감소하는 원인은 무엇입니까?
전기화학적 노후화, 높은 작동 온도, 높은 전류, 깊은 사이클링, 장기간의 높은 충전 상태 및 기타 스트레스 요인으로 인해 용량이 점차 감소할 수 있습니다. 정확한 노화 거동은 전지 화학 및 작동 조건에 따라 달라집니다.
왜 세포의 균형이 필요합니까?
직렬로 연결된 셀은 시간이 지남에 따라 다양한 충전 상태를 나타낼 수 있습니다. 밸런싱은 개별 셀이 다른 셀보다 훨씬 더 빨리 전압 제한에 도달하지 않도록 이러한 차이를 줄이는 데 도움이 됩니다.
특정 기계에 맞게 배터리 팩을 맞춤 설정할 수 있나요?
예. 결과 설계가 기술적으로 검증된 경우 전압, 용량, 셀 형식, 직렬 병렬 구성, BMS, 통신, 커넥터, 인클로저 크기, 장착 및 환경 요구 사항을 중심으로 맞춤형 팩을 설계할 수 있습니다.
맞춤형 배터리 프로젝트를 위해서는 어떤 정보를 제공해야 하나요?
유용한 정보에는 장비 전압, 평균 및 피크 전류, 듀티 사이클, 작동 기간, 사용 가능한 배터리 공간, 장착 방법, 커넥터 요구 사항, 통신 인터페이스, 충전 방법, 주변 온도 및 예상 환경 노출이 포함됩니다.
배터리와 충전기를 하나의 시스템으로 취급해야 하는 이유는 무엇입니까?
충전기는 배터리가 전기적으로 충전되는 방식을 결정하는 반면, 배터리의 화학적 성질과 BMS는 어떤 충전 조건이 허용되는지를 결정합니다. 이러한 구성 요소가 일치하지 않으면 성능이 저하되거나 안전하지 않은 상황이 발생할 수 있습니다.
다른 리튬 화학으로 배터리를 교체하기 전에 확인해야 할 사항은 무엇입니까?
공칭 전압, 최대 충전 전압, 충전 전류, 방전 전류, BMS 아키텍처, 충전기 호환성, 물리적 치수, 커넥터 배열, 열 조건 및 장비 컨트롤러의 허용 전압 범위를 확인하십시오.
더 나은 배터리 엔지니어링이 어떻게 시스템 성능을 향상시킬 수 있습니까?
배터리 성능은 궁극적으로 상호 연결된 많은 결정의 결과입니다. 셀 화학은 기본적인 전기화학적 동작을 결정하지만 최종 배터리는 직렬 병렬 구성, BMS, 전기 연결, 충전기, 열 설계, 인클로저 및 장비 컨트롤러에 따라 달라집니다.
이것이 단일 숫자로 배터리를 선택하는 것만으로는 충분하지 않은 이유입니다. 전압은 장비와 일치해야 합니다. 용량은 필요한 작동 기간과 일치해야 합니다. 연속 및 피크 전류는 부하 프로필과 일치해야 합니다. 충전 매개변수는 선택한 화학과 일치해야 합니다. 열 설계는 실제 듀티 사이클을 고려해야 합니다. BMS는 정확한 셀 구성과 호환되어야 합니다.
물리적 구조도 똑같이 중요합니다. 원통형 셀, 파우치 셀, 각형 셀은 다양한 포장 가능성을 제공합니다. 선택한 형식은 절연, 연결, 냉각, 보호 전자 장치 및 서비스 접근을 위한 충분한 공간을 확보하면서 배터리 칸에 맞아야 합니다.
적용은 최종 디자인에 큰 영향을 미칩니다. 소형 전자 장치는 소형화와 에너지 밀도를 우선시할 수 있습니다. 전동 공구는 높은 방전 성능을 우선시할 수 있습니다. 전기 스쿠터에는 에너지와 모터 피크 전류 간의 균형이 필요할 수 있습니다. 산업용 로봇은 반복적인 듀티 사이클과 통신을 강조할 수 있습니다. 고정식 저장 시스템은 사이클 성능, 열 안정성 및 모니터링을 강조할 수 있습니다.
안전은 모든 설계 단계의 일부로 유지되어야 합니다. 과충전, 과방전, 과전류, 단락, 과도한 온도 및 셀 불균형에 대한 보호 기능은 나중에 고려하기보다는 전기 아키텍처에 통합되어야 합니다.
운송 및 문서화 역시 전문적인 배터리 엔지니어링의 일부입니다. 국제 배송에는 정의된 테스트, 포장, 라벨링 및 운송 문서가 필요할 수 있으며, 프로젝트 조달에는 명확한 사양, 도면 및 검사 기록이 필요할 수 있습니다.
장비 제조업체 및 시스템 통합업체의 경우 가장 유용한 접근 방식은 실제 작동 조건에서 시작하여 배터리 구성 방향으로 거꾸로 작업하는 것입니다. 이를 통해 장비 부하, 배터리 화학, 셀 배열, BMS, 충전기, 열 시스템, 인클로저 및 예상 작동 동작 간의 관계가 더욱 명확해집니다.
제대로 설계된리튬 이온 배터리그러므로 재충전 가능한 셀 그룹 그 이상입니다. 이는 특정 전기 부하, 환경 조건, 기계 구조, 충전 전략 및 보호 아키텍처를 중심으로 설계된 조정된 전력 시스템입니다.
귀하의 장비에 리튬 배터리 구성이 필요하십니까?
V셀 파워전압 플랫폼, 원통형 및 기타 셀 형식, 직렬 병렬 구성, BMS 보호, 커넥터, 인클로저 및 맞춤형 팩 요구 사항을 포괄하는 애플리케이션별 충전식 배터리 솔루션을 지원합니다. 기술 사양 및 프로젝트 논의를 위해,저희에게 연락주세요.
